Descrierea produsului

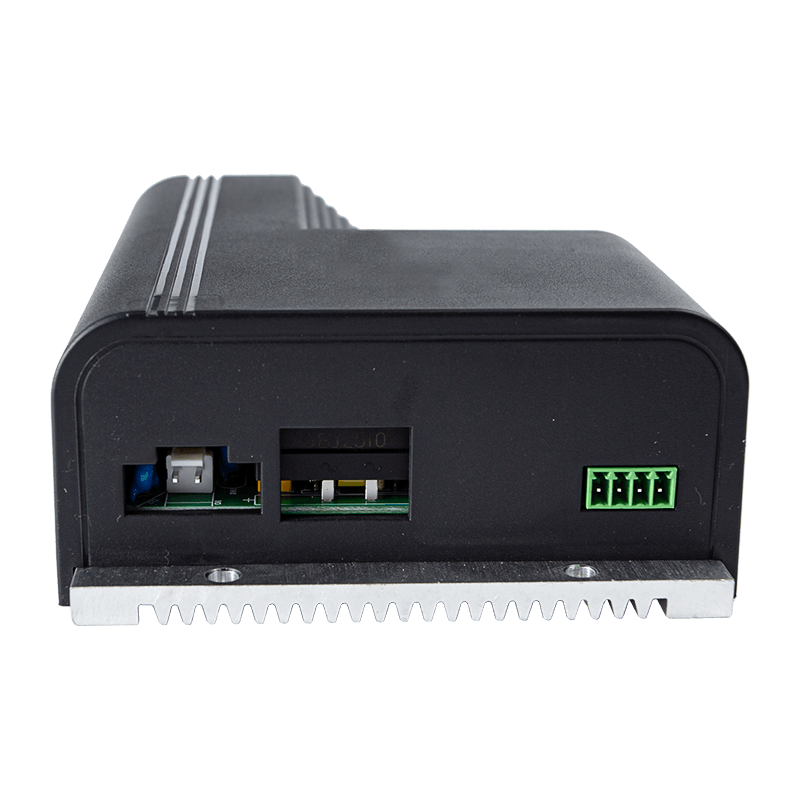

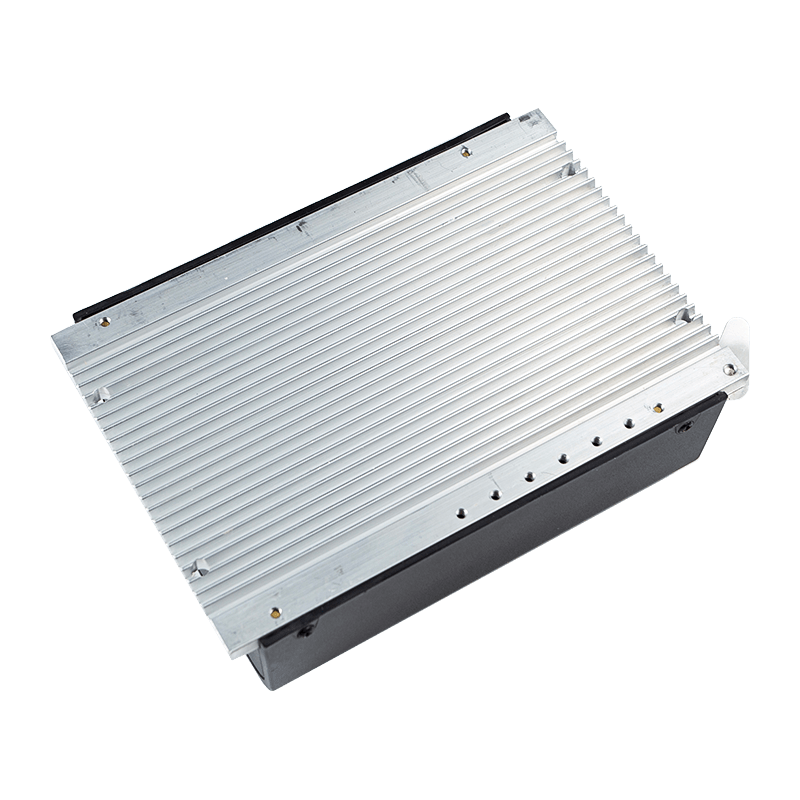

Tip de dispozitiv: Un servocontroler de înaltă performanță pentru uși de lift, conceput pentru gestionarea cu precizie a sistemelor de uși ale liftului.
Metoda de control: Utilizează controlul PWM cu vector spațial în buclă complet închisă.
Compatibilitate cu sistemul: conceput special pentru a funcționa cu servomotorul MT01-TB-120W cu magnet permanent.
Cerințe de alimentare: Funcționează la o tensiune de intrare monofazată de 176~264V AC (50/60Hz).
Caracteristici cheie

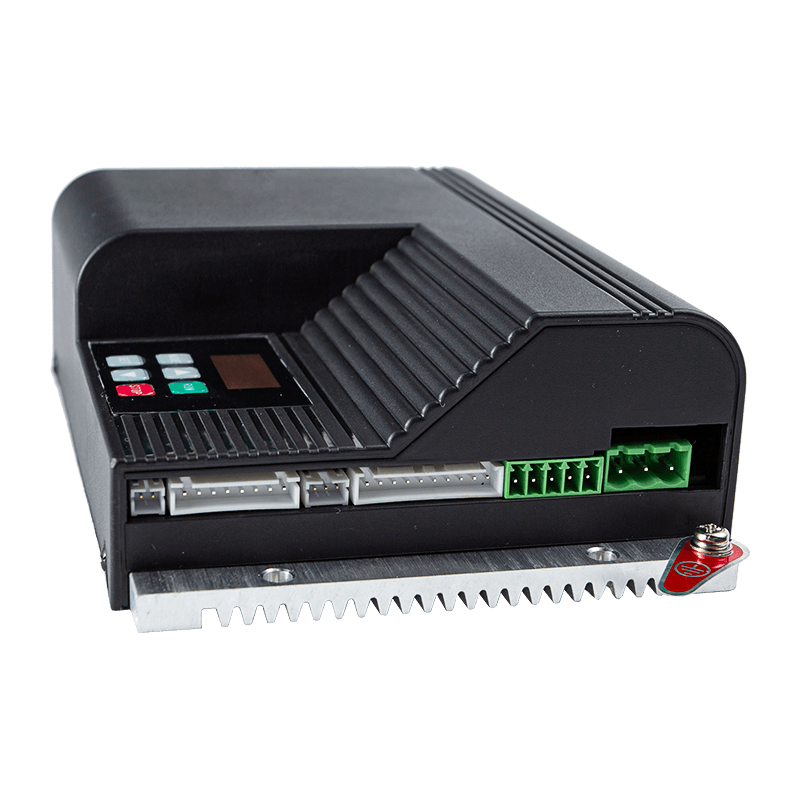

Monitorizare cuprinzătoare: Dispune de un afișaj digital care urmărește viteza de ieșire, curentul, tensiunea barei colectoare, poziția ușii și timpul total de funcționare.
Punerea în funcțiune cu o singură atingere: Include o funcție automată de „depanare cu o singură tastă” (A-c) care măsoară lățimea ușii și testează poziția inițială.
Parametrizare extinsă:
Curbe uși (grupuri O & C): Permite reglarea fină a patru trepte diferite de viteză, inclusiv distanțe tampon specifice, viteze de accelerare și decelerare atât pentru ciclurile de deschidere, cât și de închidere.
Parametri tehnician (grup F): Gestionează perechile de poli ai motorului, liniile de codificator și funcțiile de ieșire a releului.
I/O flexibil: Echipat cu opt intrări digitale (pentru semnale precum alarme de incendiu, senzori de siguranță și comenzi pentru uși) și trei ieșiri releu pentru alarme de stare sau de defecțiune.
Logica avansata: Suporta ambele moduri de semnal al poarta de comutare de nivel si margine si include timpi de judecata ajustabili pentru blocarea usii.
Aplicații
Aplicație principală: gestionarea funcționării ușilor glisante ale liftului/liftului.
Moduri specializate: Include un mod demonstrativ (F1.4) pentru testul continuu al mecanismului ușii.
Sisteme integrate: acceptă comunicarea TTL pentru copierea datelor și setarea/depanarea parametrilor externi.
Parametri de performanță a produsului
| Tensiune de intrare | 176–264 VAC, 50/60 Hz |
| Compatibilitate cu motor | Suporta motor controlabil de 24 V DC fără perii sau servomotor; curent maxim de ieșire 7,5A; putere maxima de iesire 150W |
| Sursa de alimentare | Sursă de alimentare comutată integrată de 24 V |
| Comunicare | Echipat cu funcție de comunicare în rețea RS-485 |
| Semnale de intrare | Deschidere, Închidere, Protecție anti-ciupire/incendiu, Sosire, Protecție termică a motorului |
| Semnale de ieșire releu | Poziția deschisă atinsă, Poziția închisă atinsă, Alarma de eroare |
| Domeniu de aplicare | Exportați uși de lift, uși de lift de vilă și sisteme de operare a ușilor special personalizate |
