Descrierea produsului și evaluările sistemului
Specificații de bază: Controlerul are o putere nominală de 0,75 kW și funcționează la o tensiune nominală de 220 V.

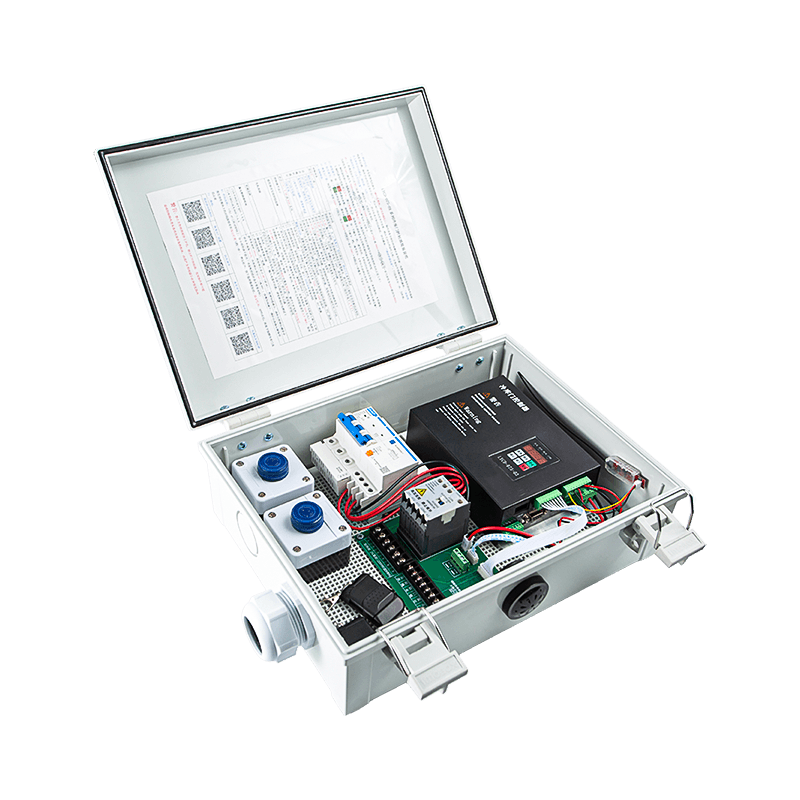

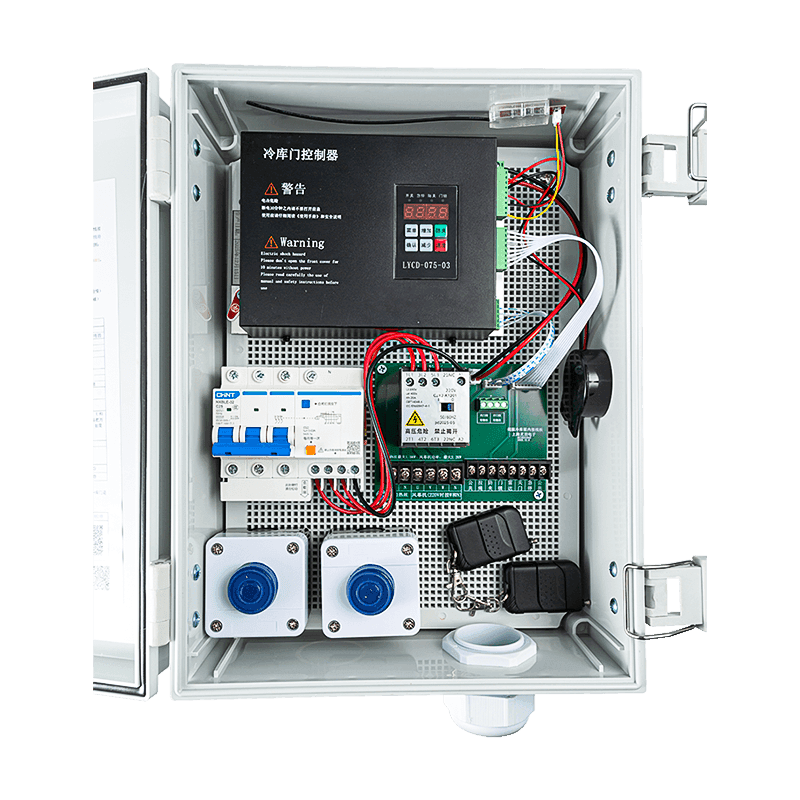

Integrarea sistemului: Este de obicei găzduit în cutia de control a ușii frigiderului AIG-1500L-01J.

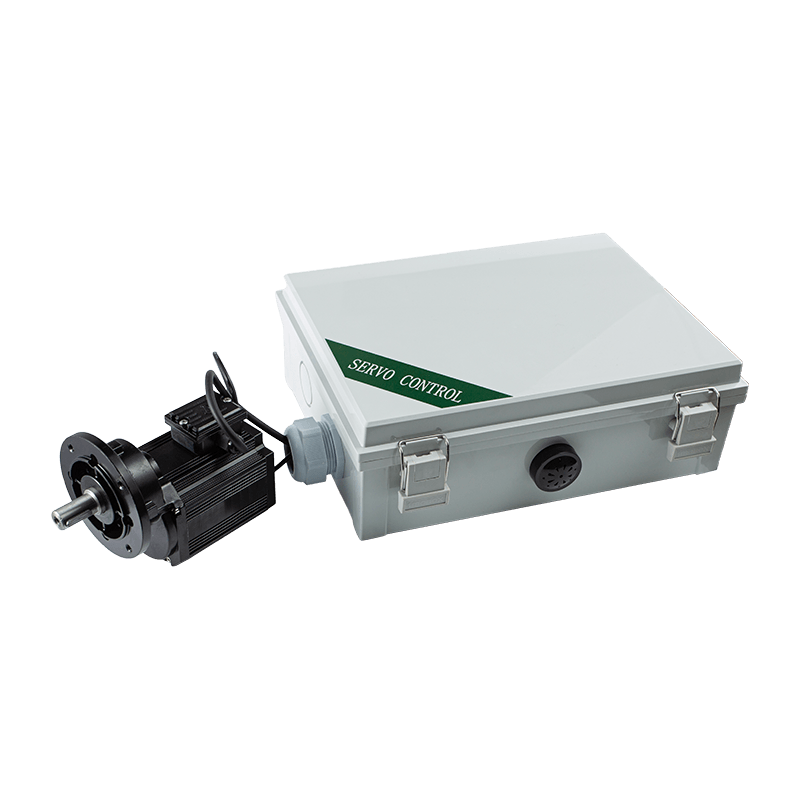

Motor compatibil: Sistemul utilizează MT01-JS-45N (DLG-56S-45), un motor cu angrenaj cu magnet permanent trifazat, cu un cuplu nominal de 45 N.m și un raport de reducere de 1:6,45.
Suport periferic: Controlerul include ieșiri dedicate pentru firele de încălzire externe (până la 1KW la 220V) pentru a preveni înghețarea ușii și perdele de aer externe (până la 2,2KW) pentru a menține controlul climatului.
Aplicații
Mediu primar: este proiectat pentru instalațiile de depozitare la rece, gestionând uși glisante grele care necesită un cuplu ridicat și precizie.
Reziliență la mediu: Sistemul este construit pentru a rezista la condiții dure, cu motorul evaluat pentru temperaturi ambientale între -25°C și 50°C și umiditate relativă de până la 95%.
Caracteristici cheie
Punerea în funcțiune ghidată de voce: Controlerul dispune de o metodă automată de depanare în care un difuzor oferă o numărătoare inversă și instrucțiuni vocale pentru a ghida utilizatorul prin autotestarea ușii și măsurarea lățimii.
Interfață I/O flexibilă: oferă terminale pentru o gamă largă de semnale externe, inclusiv cabluri de tragere, radar, încuietori uși, opriri de urgență și senzori anti-ciupire.
Parametrizare personalizabilă: Utilizatorii pot regla nouă viteze de viteză, curentul de pornire a motorului și cuplurile de strângere specifice pentru când ușa ajunge în pozițiile complet deschise sau închise.
Relee programabile: Trei ieșiri de relee pot fi alocate diferitelor funcții, cum ar fi comutarea perdelei de aer, semnale de bibliotecă ocupată sau ieșiri de alarmă.
Management de la distanță: sistemul include un modul receptor de telecomandă cu împerechere simplă a codului și proceduri de ștergere pentru operarea fără fir.
Parametri de performanță a produsului
| Tensiune de intrare | 176–264 VAC, 50/60 Hz |
| Controlul motorului | Servomotor de înaltă tensiune controlabil, putere maximă de ieșire 1500 W |
| Semnale de intrare | Deschidere, Închidere, Oprire, Protecție anti-ciupire/incendiu, Blocare uși, Radar etc. |
| Ieșiri | Motor perdea de aer 380 VAC, element de încălzire 220 VAC, sonerie, semnal de poziție deschis, semnal de poziție de închidere |
| Comunicare | O interfață RS485, care permite controlul în rețea |
