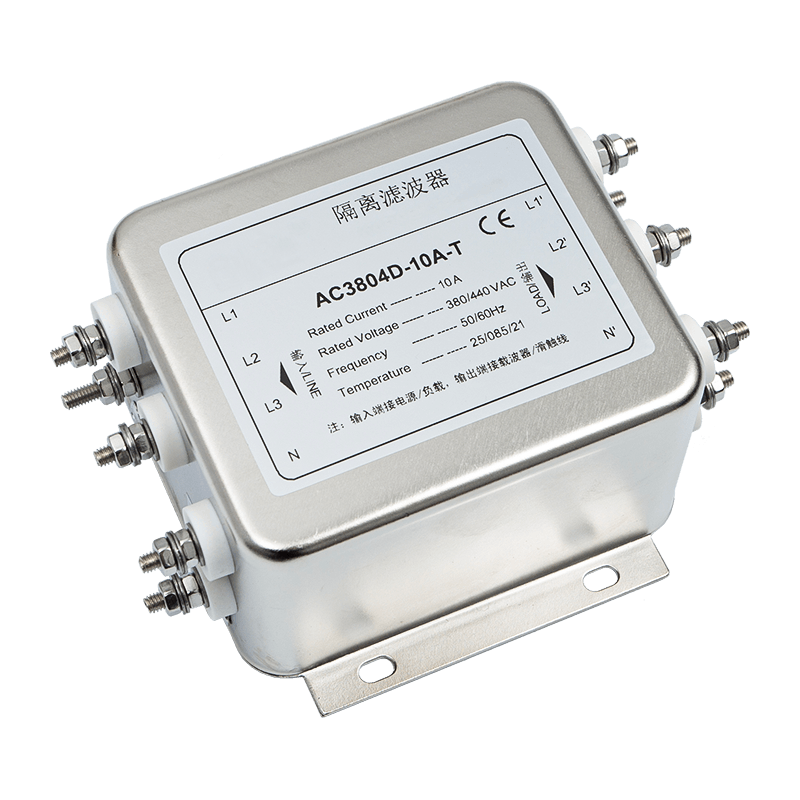

Instrucțiuni de cablare pentru filtrul de izolare

În aplicațiile practice purtătoare de linie de alimentare, sarcini semnificative, cum ar fi stabilizatoare de tensiune, convertoare de frecvență, sisteme servo, motoare de mare putere, condensatoare de mare capacitate și unități UPS sunt instalate în mod obișnuit pe liniile de alimentare. Aceste sarcini prezintă efecte de absorbție pronunțate asupra semnalelor de înaltă frecvență în purtătorii de linii electrice în bandă largă. Pentru a preveni degradarea performanței purtătorilor de linie de alimentare, se recomandă insistent să instalați filtre de izolare dedicate pe liniile de alimentare pentru a bloca interferența de la sursele de sarcină, obținând astfel performanțe optime de comunicare pentru sistemele de transport de linie de alimentare.

Metoda de cablare pentru filtrul de izolare:

1. Partea sursei de alimentare: Intrarea (LINE) a filtrului de izolare pe partea de alimentare este conectată la intrarea de alimentare, în timp ce ieșirea sa (ÎNCĂRCARE) este legată de ieșirea (ÎNCĂRCARE) a filtrului de izolare pe partea de sarcină. Un purtător de bandă largă este conectat în paralel la ieșirea (LOAD) a filtrului de izolare.

2. Partea de sarcină: Ieșirea (LOAD) a filtrului de izolare de pe partea de sarcină este conectată la intrarea sursei de alimentare, în timp ce intrarea sa (LINE) este conectată la echipamentul de încărcare. Un purtător de bandă largă este conectat în paralel la ieșirea (LOAD) a filtrului de izolare.

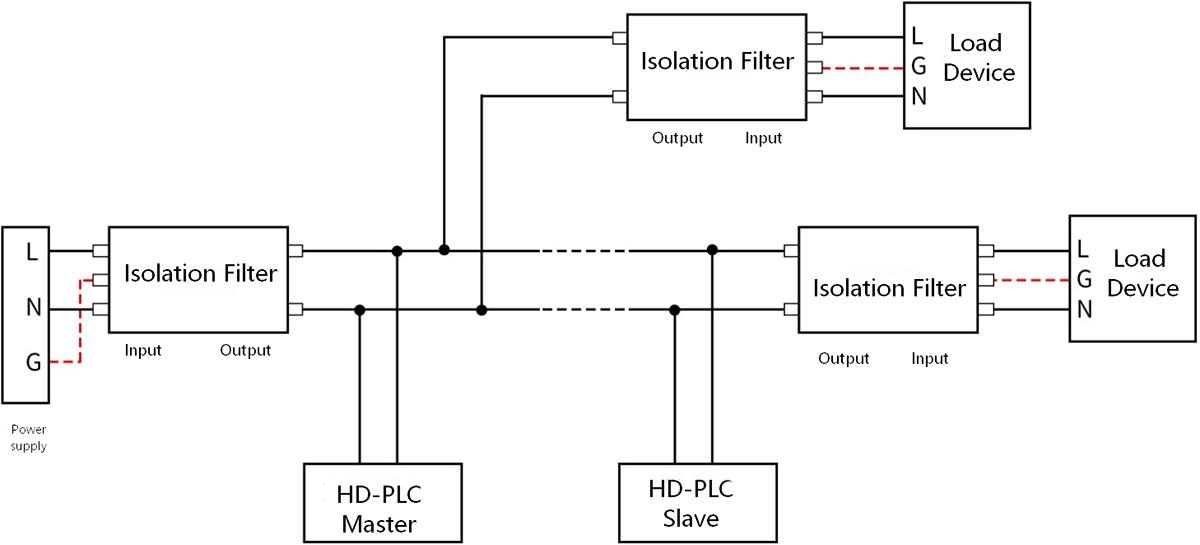

Schema de conexiuni a filtrului de izolare monofazat este prezentată mai jos:

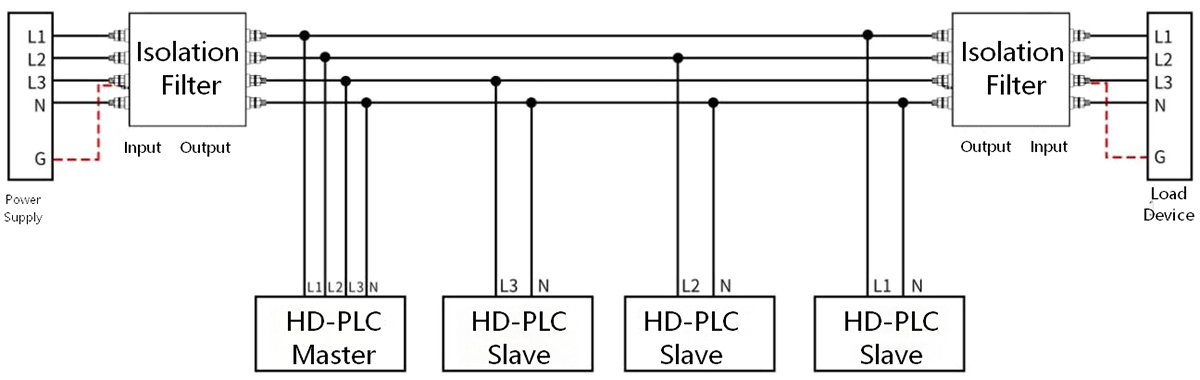

Schema de conexiuni pentru un filtru izolat trifazat cu patru fire este prezentată mai jos:

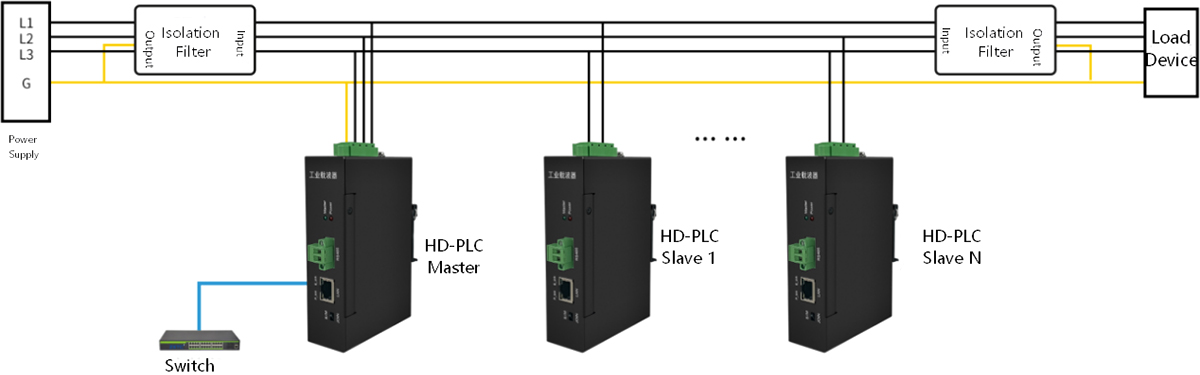

Schema schematică a cablajului pentru filtrul de izolare dedicat al convertizorului de frecvență este prezentată mai jos:

Problemele necesită atenție:

1. Filtrul de izolare este un filtru de izolare dedicat sursei de alimentare proiectat pentru utilizare cu purtători de linie de alimentare. Nu înlocuiți niciodată filtrele de putere comerciale cu filtrele de izolare dedicate destinate purtătoarelor de linii electrice.

2. La instalarea filtrelor de izolare, direcția de instalare trebuie distinsă cu atenție. Pentru filtrele de pe partea de alimentare, curentul curge de la intrare la ieșire, în timp ce pentru filtrele de pe partea de sarcină, curge de la ieșire la intrare. Este deosebit de important să rețineți că direcția de instalare a filtrelor de pe partea de sarcină este inversă față de cea pentru filtrele de pe partea de alimentare.

3. Filtrul de izolare este conectat în serie pe linia de alimentare, în timp ce purtătorul de bandă largă este conectat în paralel cu linia de alimentare la capătul de ieșire al filtrului de izolare. Filtrele de izolare nu trebuie instalate pe liniile electrice dintre diferiți operatori de bandă largă din cadrul aceleiași rețele.

4. Filtrul de izolare trebuie instalat cât mai aproape posibil atât de partea sursei de alimentare, cât și de partea de sarcină pentru a filtra în mod eficient interferențele electromagnetice care pătrund de-a lungul liniilor de alimentare și care radiază în exterior.

5. Liniile de intrare și de ieșire ale filtrului de izolare trebuie să mențină o distanță adecvată între ele. Evitați cablarea paralelă sau încrucișată pentru a preveni degradarea performanței de filtrare.

6. Firul de împământare al filtrului de izolare nu trebuie lăsat în stare de plutire; ar trebui să fie conectat fie la un fir de împământare, fie la carcasa metalică a cutiei electrice, fiind de preferat cea mai scurtă lungime posibilă.

7. Toate sarcinile de pe circuitul purtătorului de energie trebuie să fie echipate cu filtre de izolare pentru a se asigura că comunicația purtătorului de bandă largă funcționează pe linii electrice curate.

8. Risc de electrocutare: Nu utilizați în condiții de tensiune! Filtrul de izolare este echipat cu componente de stocare a energiei, iar pericolele de tensiune rămân în decurs de 10 secunde după întreruperea alimentării. Nu atingeți direct conexiunile terminalelor imediat după deconectarea alimentării.
