Descrierea produsului

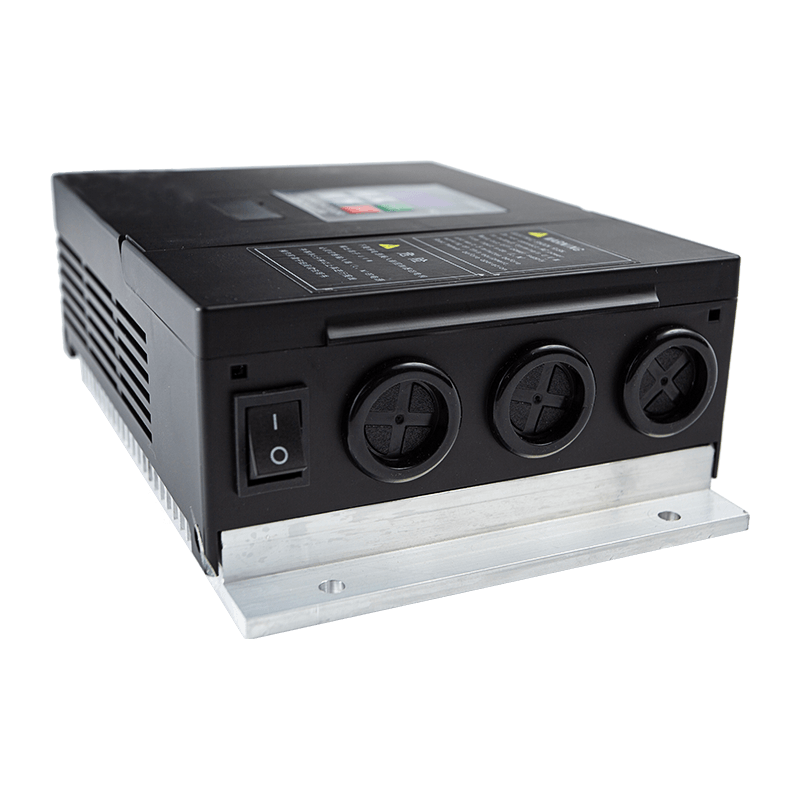

Tip de dispozitiv: Acesta este un variator de frecvență conceput special ca un controler asincron AC pentru ușă de lift.
Interfață de sistem: Dispune de o tastatură digitală cu afișaj pentru navigare, editarea parametrilor (tipurile „p”, „n” și „d”) și monitorizare.

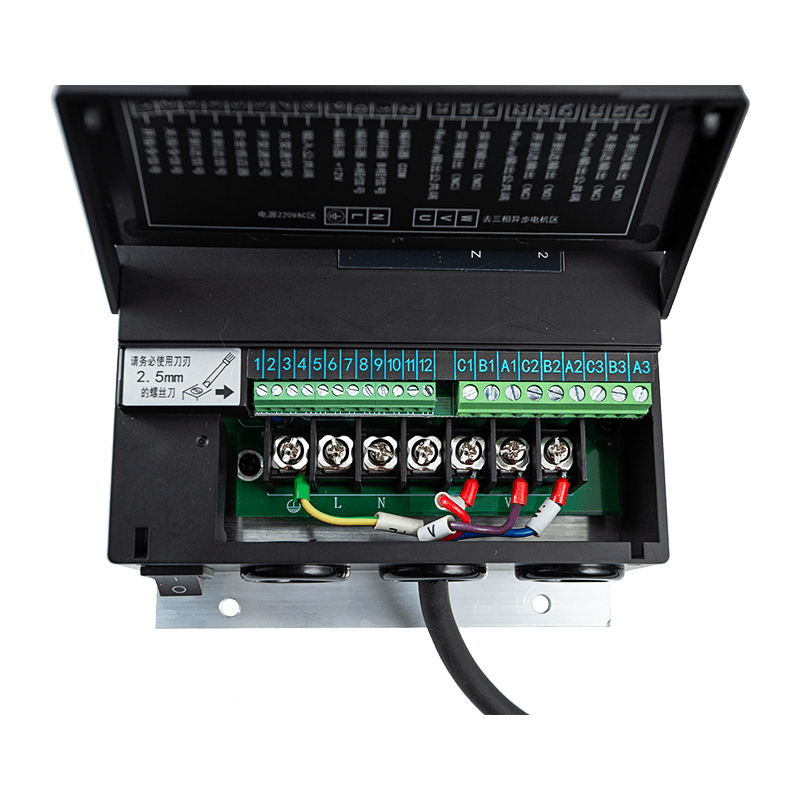

Alimentare și conectivitate: Unitatea utilizează o sursă de alimentare monofazată și include terminale pentru conexiunea motorului, semnale de intrare (deschidere/închidere/limită) și ieșiri de eroare.
Aplicații
Utilizare principală: Controlul ciclurilor de deschidere și închidere ale ușilor liftului/liftului.
Moduri de operare: acceptă mai multe moduri de funcționare specializate, inclusiv:
- Moduri Encoder și Encoder Circle.
- Comutator cu 4 poziții și moduri cerc de comutator cu 4 poziții.
- Mod de comunicare prin RS-485 pentru controlul sistemului integrat.
- Mod manual pentru testare și configurare.
Caracteristici cheie
Curbe personalizabile ale ușii: utilizatorii pot regla fin mișcarea ușii prin ajustarea parametrilor pentru accelerare, decelerare și frecvență în diferite etape ale ciclului de deschidere/închidere.
Control programabil al cuplului: Include un nivel de creștere a cuplului DC (P05) și setări specifice de menținere curente (d40, d41) pentru a menține poziția ușii odată ce este complet deschisă sau închisă.
Logica de control flexibilă: Controlerul permite selectarea logicii semnalului de intrare (normal deschis sau normal închis) și oferă mai multe moduri de control (tastatură, terminal sau comunicare).
Monitorizare în timp real: sistemul monitorizează și afișează o gamă largă de date, inclusiv frecvența de ieșire, curentul, poziția ușii, lățimea ușii (impulsuri) și durata totală de funcționare.
Securitate: O funcție de protecție prin parolă (P41) este disponibilă pentru a bloca parametrii și a preveni modificările accidentale sau neautorizate.
Beneficii
Precizie și netezime: oferind până la șase timpi diferiți de accelerare/decelerare atât pentru deschidere, cât și pentru închidere, controlerul asigură o funcționare mecanică lină și o curbă de rulare de înaltă calitate.
Protecție cuprinzătoare: unitatea include măsuri de protecție integrate împotriva supracurentului, supratensiunii, subtensiunii și supraîncărcării, care protejează atât controlerul, cât și motorul împotriva deteriorării.
Depanare simplificată: O listă extinsă de coduri de eroare (de exemplu, SC1 pentru supracurent, Er1 pentru defecțiunea impulsului codificatorului) permite tehnicienilor să diagnosticheze și să remedieze rapid defecțiunile.
Gata de utilizare: unitățile sunt livrate cu reglaj automat finalizat din fabrică pentru impulsurile lățimii ușii și parametrii de funcționare, permițând operarea de bază imediată.
Parametri de performanță a produsului
| Tensiune de intrare | 176–264 VAC, 50/60 Hz |

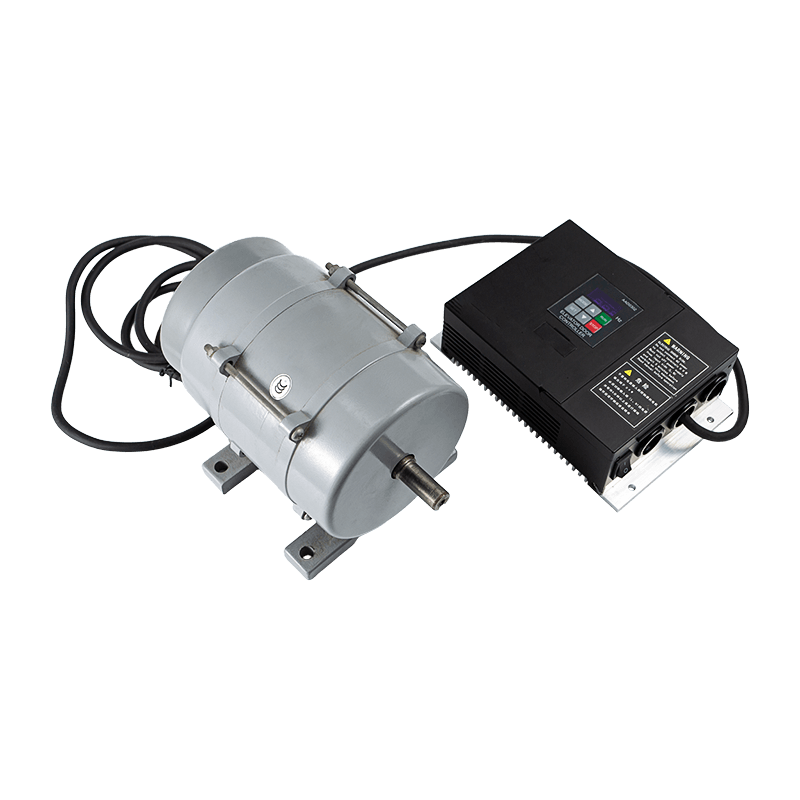

| Compatibilitate cu motor | Suporta servomotoare de înaltă tensiune sau motoare asincrone de înaltă tensiune; curent maxim de ieșire 3A, putere maximă de ieșire 500W |
| Semnale de intrare | Deschis, Închidere, Protecție anti-ciupire/incendiu, Poziție atinsă, Protecție termică motor |
| Semnale de ieșire releu | Poziția deschisă atinsă, Poziția închisă atinsă, Alarma de eroare |
| Domeniu de aplicare | Compatibil cu modelul Panasonic AAD03020 |
