Descrierea produsului

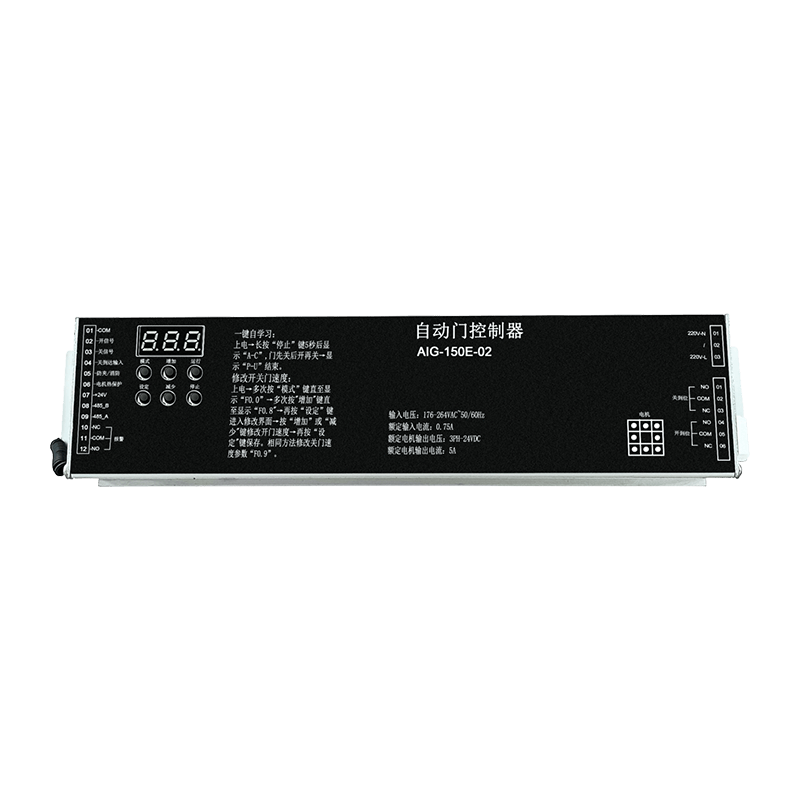

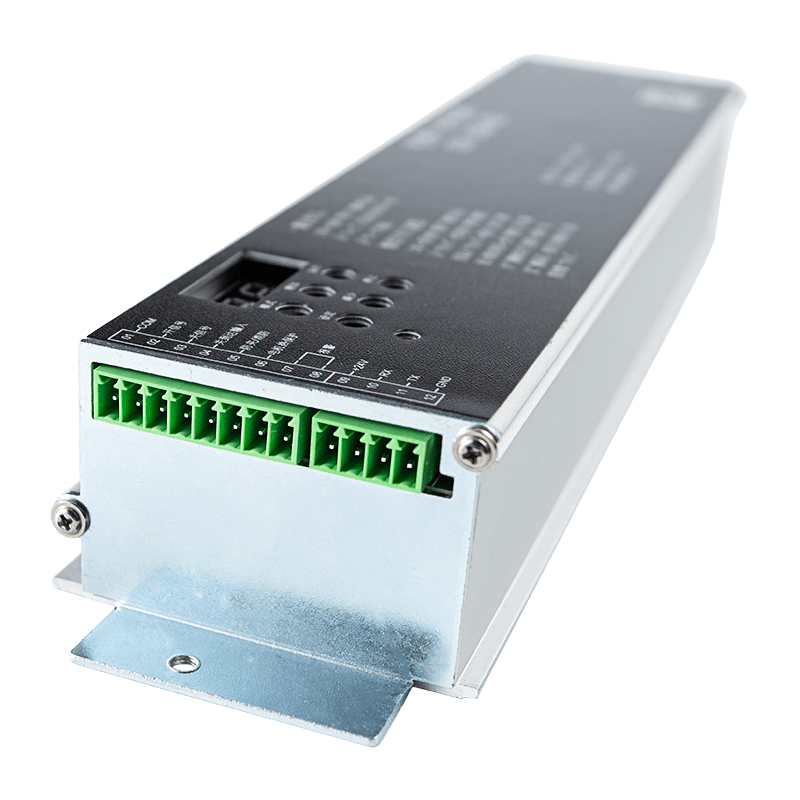

Model: AIG-150E-02 este un controler DC fără perii special conceput pentru uși de lift.
Putere și intrare: funcționează pe o intrare monofazată de 220 V folosind o metodă de cablare cu trei fire (telecomunicații).
Compatibilitate cu sistemul: este proiectat să funcționeze cu motoare DC fără perii, în special cu modelul MT02-WS-100W.
Aplicații
Utilizare principală: Dispozitivul servește drept controler pentru uși glisante.
Setări specifice: Sistemul include configurații pentru anumite tipuri de uși, cum ar fi porți medicale (atât versiunile cu codificator sincron, cât și versiunile fără perii DC).
Mediu: Motoarele compatibile precum MT01-YC-43W sunt evaluate pentru temperaturi de funcționare între -20°C și 50°C.
Caracteristici cheie
Monitorizarea stării: Un afișaj digital cu tub oferă feedback în timp real asupra stării de funcționare, cum ar fi măsurarea automată a lățimii ușii (A_c), deschiderea normală (Uoo) și închiderea (Uco).
Parametri personalizabili:
Parametri utilizator (seria P): Permite reglarea vitezelor de deschidere/închidere, a timpilor de întârziere a închiderii automate și a cuplului anti-ciupire.
Parametri tehnician (serie F): Oferă un control mai profund asupra perechilor de poli ai motorului, rapoartelor de reducere și setărilor avansate KP/KI ale inelului de viteză pentru accelerare și decelerare lină.
Controlul cuplului: Controlerul gestionează diferite faze ale cuplului, inclusiv cuplul de pornire, cuplul anti-strângere și cuplul de menținere odată ce ușa este în poziție.
Moduri de funcționare: acceptă modele primar-secundar, moduri de baterie de urgență și un mod demonstrativ vechi pentru testare,
Beneficii și funcții de siguranță
Protecții de siguranță: Controlerul include detectarea blocării integrată (sensibilitate reglabilă) pentru a identifica când calea unei uși este obstrucționată.
Instrumente de diagnosticare: Un sistem cuprinzător de depanare identifică defecțiuni specifice, cum ar fi defecțiunea codificatorului/Hall (E02), supratensiunea (E05) și suprasarcina motorului (E18).
Integritate operațională: Pentru a asigura siguranța, sistemul necesită instalare profesională, împământare strictă a firului de împământare și utilizarea de cabluri ecranate pentru encodere pentru a preveni interferențele.
Caracteristici de întreținere: Controlerul urmărește orele de lucru acumulate și permite o „recuperare a parametrilor” pentru a reseta dispozitivul la setările implicite din fabrică pentru anumite tipuri de poartă.
Parametri de performanță a produsului
| Tensiune de intrare | 176–264 VAC, 50/60 Hz |
| Compatibilitate cu motor | Suporta servomotoare de înaltă tensiune sau motoare asincrone de înaltă tensiune; curent maxim de ieșire: 3A; putere maxima de iesire: 500W |
| Semnale de intrare | Deschidere, Închidere, Protecție anti-ciupire/incendiu, Sosire, Protecție termică a motorului |
| Semnale de ieșire releu | Poziția deschisă atinsă, Poziția închisă atinsă, Alarma de eroare |
| Interfață de comunicare | Un port serial de comunicație, conectabil la un ecran tactil extern sau la un panou de depanare |
| Domeniu de aplicare | Potrivit pentru operatori generali de uși de lift sincron și operatori generali de uși de lift asincron |
