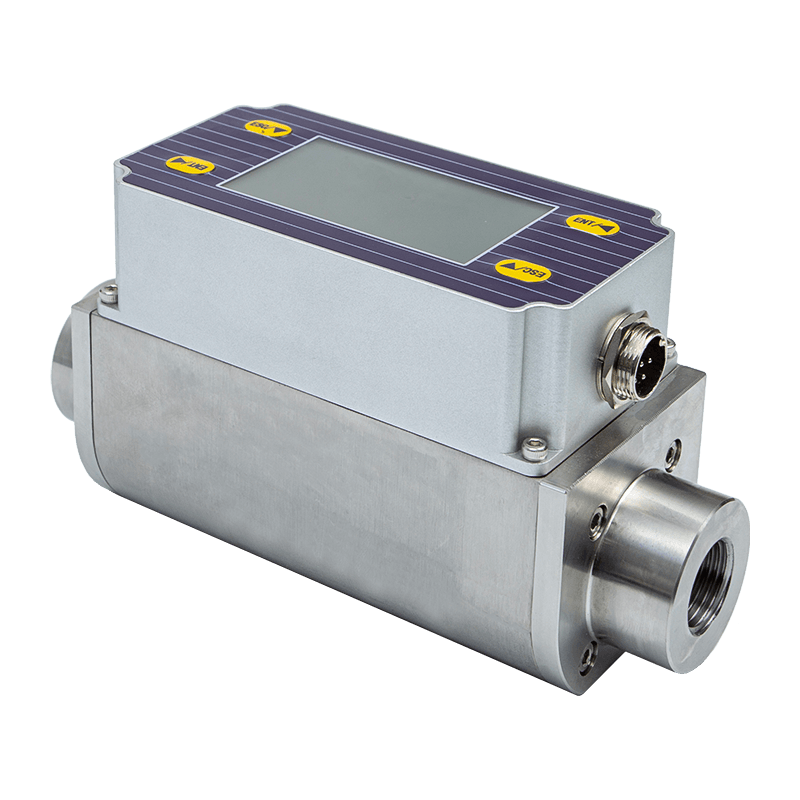

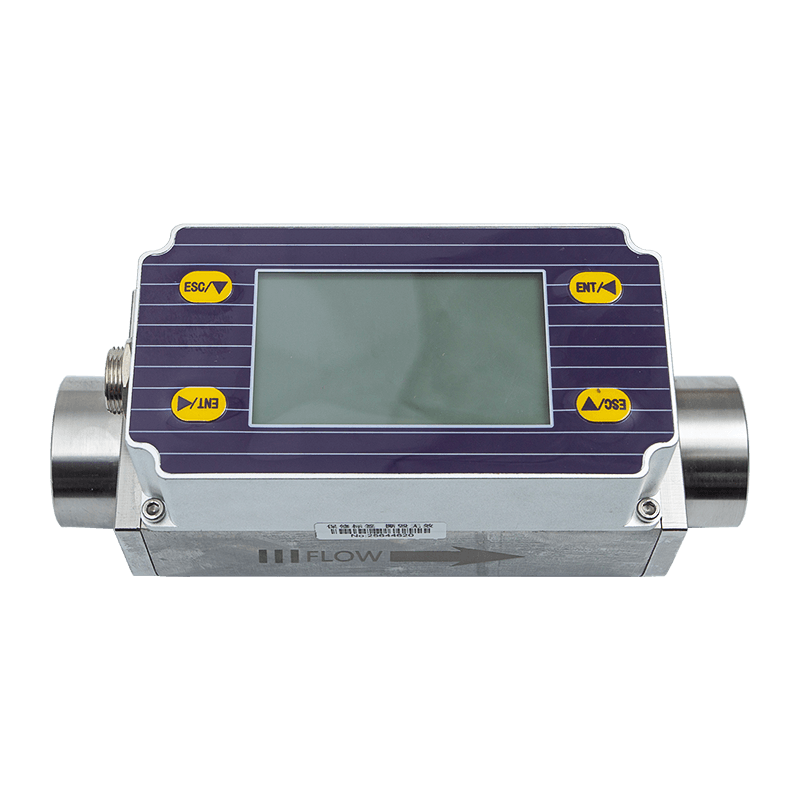

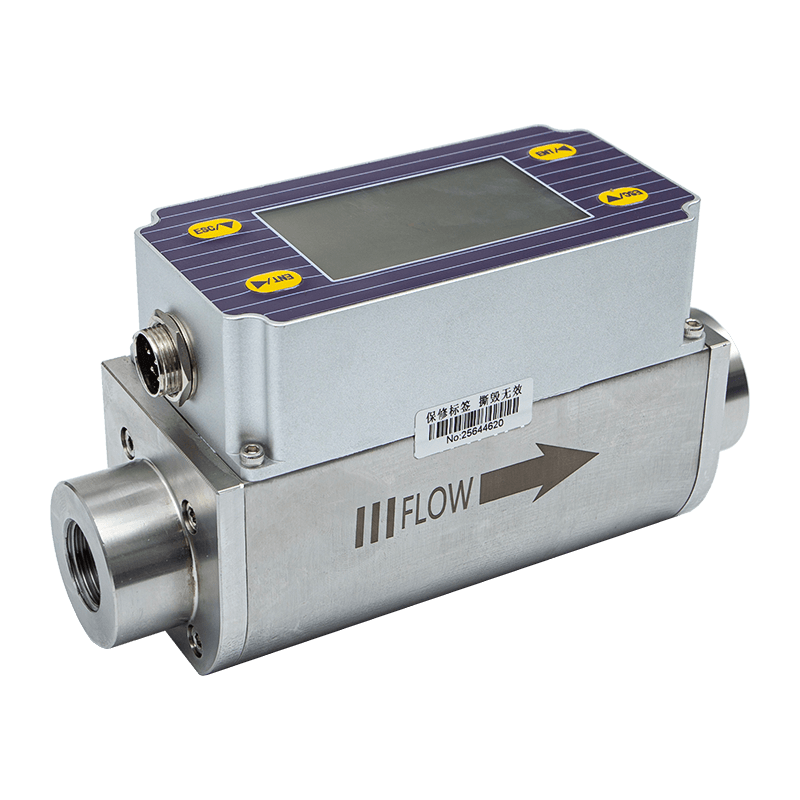

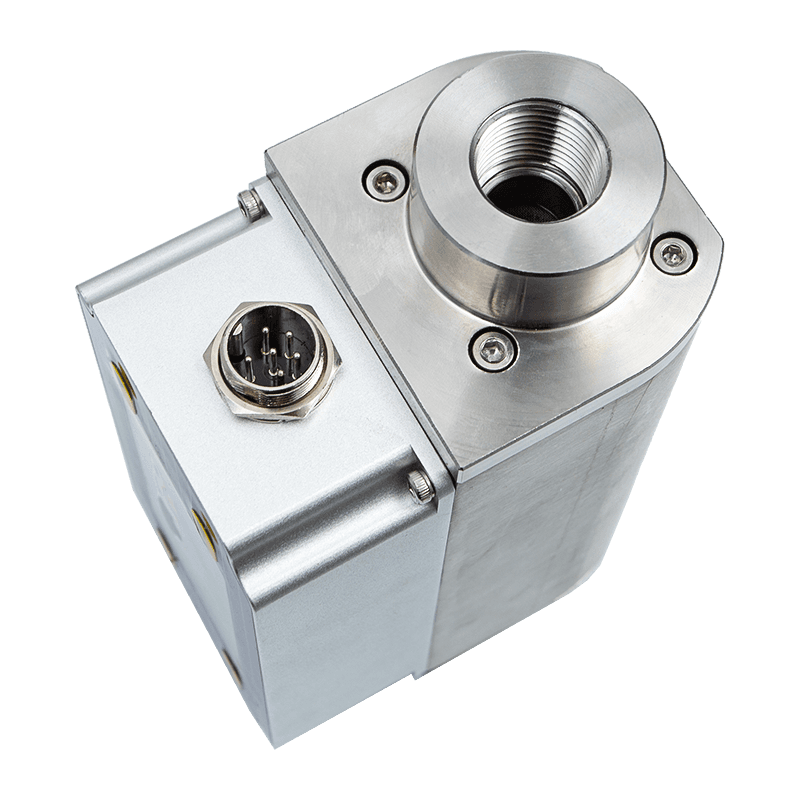

Principiul de măsurare
Debitmetrele masice de gaz termic sunt proiectate pe principiul difuziei termice. Aceste instrumente folosesc o metodă de diferență de temperatură constantă pentru a măsura cu precizie gazele. Acestea oferă avantaje precum dimensiuni reduse, grad ridicat de digitizare, instalare ușoară și măsurare precisă.
Secțiunea senzorului constă din doi senzori de temperatură cu rezistență din platină de calitate de referință. În timpul funcționării, un senzor măsoară continuu temperatura mediului T1; celălalt senzor se autoîncălzește la o temperatură mai mare decât temperatura medie T2 și este utilizat pentru a detecta debitul fluidului, numit senzor de viteză. Temperatura ΔT = T2 - T1 , unde T2 > T1 . Când fluidul curge, moleculele de gaz se ciocnesc cu senzorul și transportă căldura din T2, determinând scăderea temperaturii lui T2. Pentru a menține constant ΔT, curentul de alimentare către T2 trebuie crescut. Un debit mai rapid de gaz are ca rezultat transportul mai mult de căldură. Există o relație funcțională fixă între debitul de gaz și creșterea căldurii; acesta este principiul diferenței constante de temperatură.
Printre ele ρ g , greutatea specifică a fluidului (legată de densitate)
V — Viteza curgerii
K — Coeficientul de echilibru
Q — Capacitatea de încălzire (legată de căldura și structura specifică)
ΔT — Diferența de temperatură
Deoarece temperatura senzorului este întotdeauna automat și constant cu aproximativ 30 °C mai mare decât temperatura medie (ambiantă), debitmetrul de gaz termic nu necesită, în principiu, compensarea temperaturii.
Debitmetrul masic de gaz termic este potrivit pentru temperaturi medii cuprinse între -40 și 220 ℃.
( 1 ) Greutatea specifică a fluidului și densitatea sunt legate.
în care ρ g — densitatea mediului în condiții de funcționare (kg/m3)
ρn — Densitatea mediului în condiții standard ( 101,325 kPa , 20 ℃) ( kg/m3 )
P — Presiunea de funcționare (kPa)
T — Temperatura de funcționare (°C)
din ecuațiile (1) și (2) au fost determinate relațiile funcționale dintre viteza curgerii, presiunea de funcționare, densitatea gazului și temperatura de funcționare.
Debitmetrul termostatic diferenţial termic nu este afectat atât de temperatură, cât şi de presiune. Este un adevărat debitmetru direct de masă, eliminând nevoia utilizatorilor de a corecta presiunea și temperatură.
Debitmetrele masice de gaz termic au următoarele avantaje tehnice:
● Un debitmetru de masă adevărat nu necesită compensare de temperatură sau presiune pentru măsurarea debitului de gaz, ceea ce îl face convenabil și precis. Se poate obține debitul masic sau debitul volumetric standard al gazului.
● Cu o gamă largă de măsurare, poate măsura debitele de gaz de la 100 Nm/s la 0,5 Nm/s și poate fi utilizat pentru detectarea scurgerilor de gaz.
● Are o rezistență bună la șocuri și o durată de viață lungă. Senzorul nu are piese în mișcare sau componente de detectare a presiunii, deci nu este afectat de vibrații asupra preciziei măsurătorii.
● Instalarea și întreținerea sunt simple. Instalarea și întreținerea pot fi efectuate fără întreruperea producției, cu condiția ca condițiile de șantier să permită. (Se cere personalizare specială)
● Design digital. Măsurarea generală a circuitului digital asigură măsurători precise și întreținere convenabilă.
● Folosind comunicarea RS-485, automatizarea fabricii și integrarea pot fi realizate.
