Prezentare generală a produsului
Senzorul de temperatură fără fir pasiv este un senzor de temperatură pasiv cu un singur canal, de înaltă precizie, compus dintr-un senzor de temperatură, un dispozitiv de modulare și amplificare a semnalului, un circuit de control logic, un circuit de comunicație fără fir și o antenă. Acest senzor de temperatură utilizează tehnologia de extracție a puterii de inducție CT, făcându-l potrivit pentru majoritatea scenariilor de măsurare a temperaturii cu conexiuni de curent adecvate. Nu necesită sursă de alimentare externă sau energie de la baterie, oferind avantaje semnificative în ceea ce privește stabilitatea produsului și ușurința instalării în comparație cu senzorii de temperatură alimentați extern, care sunt dificil de instalat și cu senzorii alimentați cu baterii, care sunt susceptibili la impactul temperaturii ambientale asupra duratei de viață.

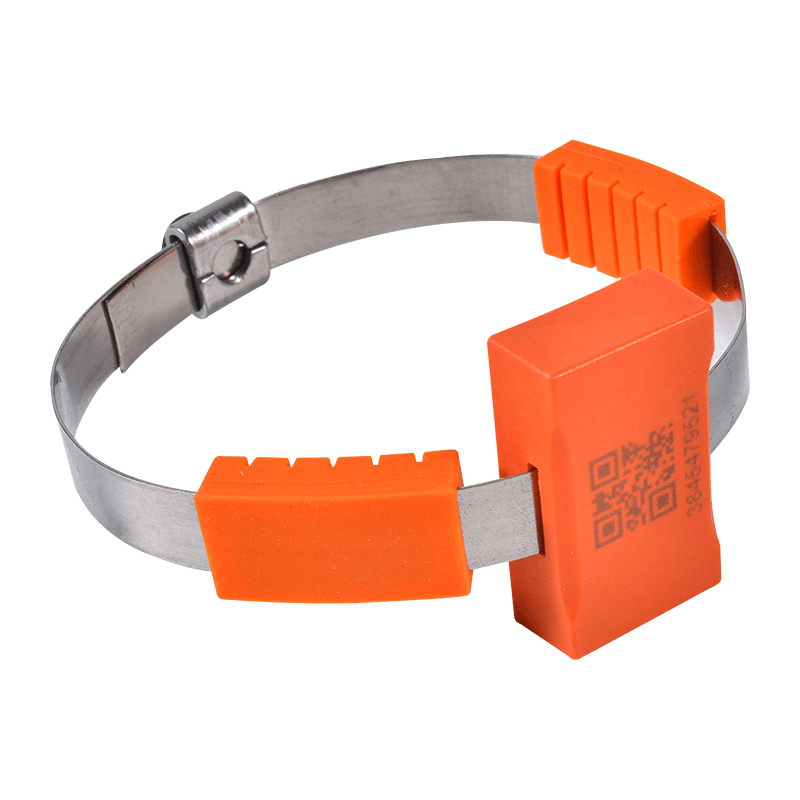

Acest senzor de temperatură are detectarea temperaturii cu un singur canal și folosește o metodă de montare cu curea, permițând contactul direct cu obiectul măsurat pentru o instalare ușoară și sigură. Utilizează comunicații fără fir de putere ultra-scăzută, transmitând datele de temperatură pe trei canale colectate către o gazdă de măsurare a temperaturii fără fir printr-o rețea fără fir. Produsul este utilizat în principal în aplicații precum aparatele de comutare de joasă tensiune.
Principalii parametri tehnici
| parametrul | Interval de măsurare a temperaturii: -40 ~ 150 ℃ |
| Precizie de măsurare: ± 1℃ |
| Frecvența de eșantionare a temperaturii: 10 ~ 30 de secunde (aleatorie) în mod implicit |
| Frecventa wireless: 433MHz |
| Distanța de transmisie fără fir: ≥ 350 de metri (spațiu deschis) |
| Putere de operare: putere inductivă, curent indus mai mare de 3A |
| Curent de pornire: < 5A |
| Nivelul de tensiune necesar pentru locația de instalare a senzorului: ≤ 220KV |
| Cerință de curent primar pentru locația de instalare a senzorului: ≤5000A (Pentru curenți care depășesc 5000A, vă rugăm să contactați personalul tehnic al producătorului pentru a evalua condițiile amplasamentului). |
| Metoda de instalare: Pachet |
| Dimensiunile corpului principal: 24 mm * 22 mm * 10 mm |
| Instalați parte | Aparatură de înaltă tensiune detașabilă: bare colectoare, contacte staționare, conexiuni prin cablu etc. Aparatură de joasă tensiune: bornele de ieșire, bornele de intrare și de ieșire ale întreruptorului. Bare tubulare, bare din cupru, terminale de substație etc. |
| Aparatură fixă de înaltă tensiune: bare colectoare, întrerupătoare de izolare, conexiuni prin cablu etc. |
| Aparatură de joasă tensiune: intrare întrerupător, ieșire, ieșire cablu etc. |
| Instalațiation steps |  Pasul 1: Estimați lungimea locației de instalare și introduceți lungimea corespunzătoare prin modul; introduceți placa de colectare a energiei și siliconul moale în senzor (cu partea ondulată a siliconului moale îndreptată în jos, aliniată cu poziția de detectare a temperaturii). |
| Pasul 2: Înfășurați modulul în jurul sursei de alimentare (calea curentului principal) astfel încât punctul de măsurare a temperaturii să intre în contact cu piesa care trebuie măsurată și strângeți plăcile de aliaj pe ambele părți; apoi suprapuneți cele două capete sub cleme. Strângeți șuruburile cu o cheie hexagonală. |
