Caracteristici
● Folosind un cip cu senzor de debit cu sistem microelectromecanic (MEMS), un șunt de bypass și o supapă proporțională electromagnetică.
● Supapele electromagnetice proporționale se caracterizează prin durată lungă de viață și sensibilitate ridicată.
● Stabilitatea la punctul zero a senzorului.
● Are o precizie ridicată și o repetabilitate bună în domeniul său de măsurare.
● Timp de răspuns rapid.
● Interfață mecanică standard, ușor de instalat.
● Ieșire de comunicare RS485, protocol standard MODBUS RTU.
● Ecranul LCD afișează debitele instantanee și cumulate, oferind o experiență de citire clară și intuitivă. Debitele pot fi controlate prin intermediul butoanelor, iar debitele controlate și în timp real sunt afișate direct pe ecranul LCD.
● Configurația standard include control de intrare/ieșire de 4-20 mA.
● Control de intrare/ieșire personalizabil 0-5V sau 0-10V
Introducere de produs

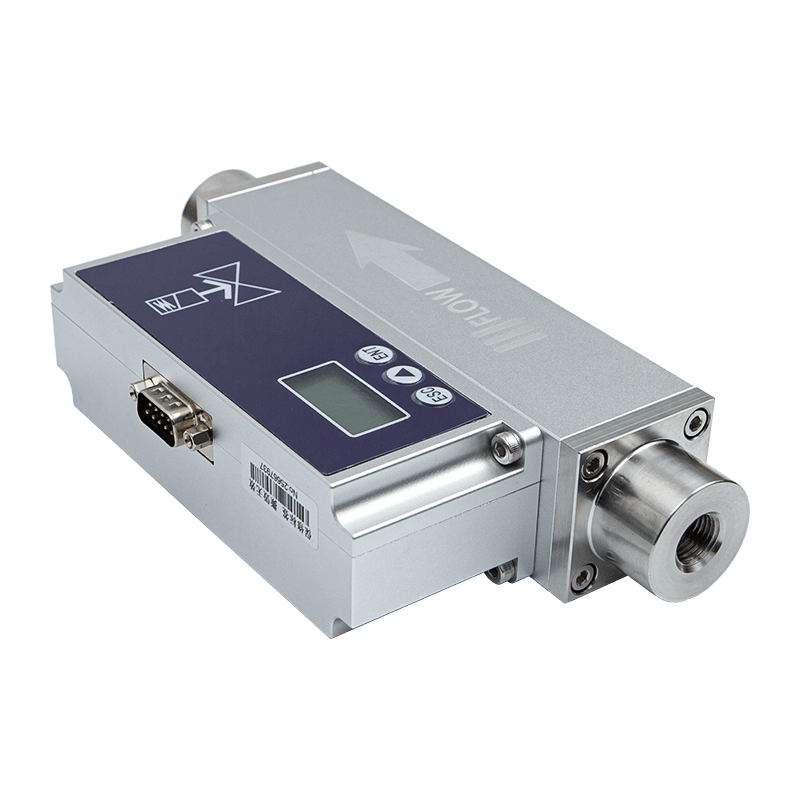

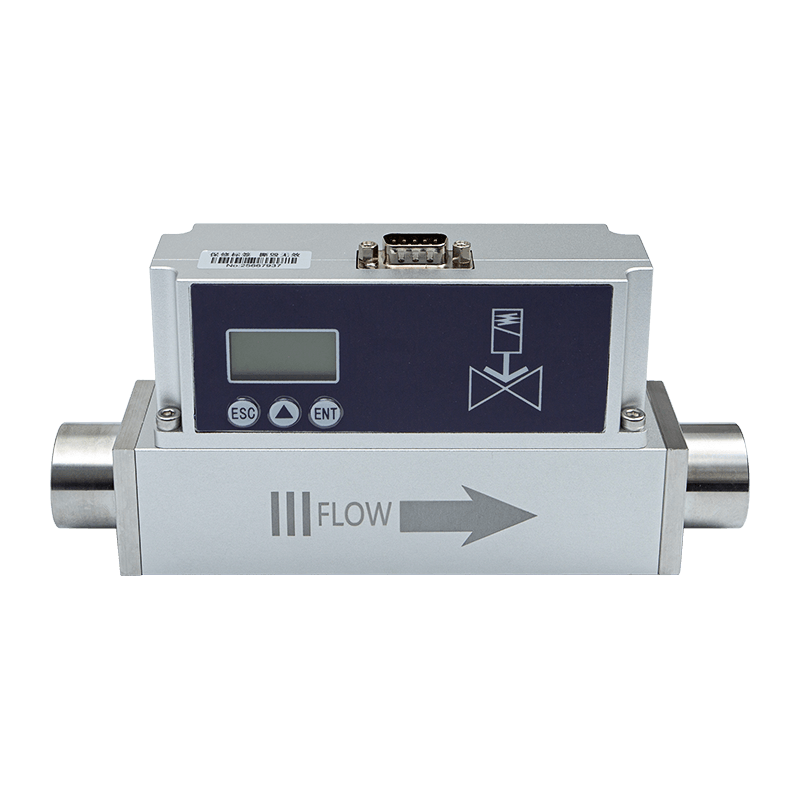

Debitmetrul de gaz termic controlat cu supapă proporțională AI-FC este un senzor de debit termic de gaz cu control proporțional al debitului cu supapă proiectat și dezvoltat folosind un cip de detectare a debitului cu sistem microelectromecanic avansat (MEMS). Combină tehnologia de procesare a semnalului digital și algoritmi de control al debitului pentru a obține un control precis și o procesare inteligentă a debitului diferitelor gaze.
Debitmetrele proporționale controlate de supapă se caracterizează prin precizie ridicată și capacități puternice anti-interferențe. Fluidul de bypass din distribuitor este într-o stare de flux laminar, ceea ce face măsurarea și controlul mai stabile și mai precise, făcându-l potrivit pentru măsurarea și controlul procesului diferitelor gaze curate cu debit mic.
Parametrii tehnici
| sursa de alimentare de lucru | DC24V/12W |
| Precizie (%) | Precizie de control: ±1,0% SP, Precizie de măsurare: 1% fs |
| Raportul intervalului de control și măsurare | 1:100 |
| Tip supapă | Tip normal închis |
| Temperatura de functionare | -10~55℃ |
| umiditate | <95%RH (fără îngheț, fără gheață, fără condens) |
| Specificații de debit | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30) SLM (0~50, 100) SLM (0-200, 300) SLM |
| Interval de presiune de lucru | Măsurare: 0-1,5 MPa Control: 10SCCM-30SPLM Presiune: 0,1-1,0MPa 100 SPLM presiune: 0,1-0,65 MPa 300SPLM Presiune: 0.1-0.5MPa |
| Timp de răspuns tipic al controlului | Mai puțin de 1,5 secunde (T90) |
| Măsurați timpul de răspuns | <50 ms |
| Metoda de ieșire | 4-20mA (1-5V), 0-5V și 0-10V pot fi personalizate. |
| Metode de comunicare | RS485 (protocol Modbus RS485) |
| Metoda de control | Funcționarea butoanelor, Modbus, 4-20mA (1-5V), 0-5V și 0-10V pot fi personalizate. |
| Conexiune mecanică | Filete interne G1/4, PT1/2; alte fire pot fi personalizate. |
| Nivel de protecție | IP40 |
au fost măsurate la 25 ℃, 101,32 kPa și în aer uscat.
Alte caracteristici
| Condiții de temperatură standard selectabile | 0°, 20°, 25°, reglabil de utilizator, implicit este 25° |
| Tip de gaz selectabil | Aer, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Diferența normală de presiune de funcționare | 0,1-0,8 MPa, debit <= 30 SLM 0.1MPA-0.6MPA 30SLM < Specificația debitului <= 100SLM 0.1MPa -0.4MPa 100SLM < Specificații de debit < 300SLM |
| Diferența de presiune de lucru neconvențională | Consultație personalizată disponibilă |
