Caracteristici
● Gamă largă de măsurare, de la -0,1 MPa la 100 MPa.
● Construcție din oțel inoxidabil, diferite tipuri de interfețe de presiune.
● Performanță fiabilă, sigură și ușor de utilizat.
● Diverse tipuri de semnal de ieșire.
● Protecția la inversarea polarității și protecția instantanee la supracurent și supratensiune îndeplinesc cerințele de protecție EMI.
● Produsele antiexplozive cu siguranță intrinsecă îndeplinesc cerințele de proiectare ale standardului GB3836.4.
● Produsele rezistente la explozie îndeplinesc cerințele de proiectare ale standardului național GB3836.2.
Prezentare generală a produsului

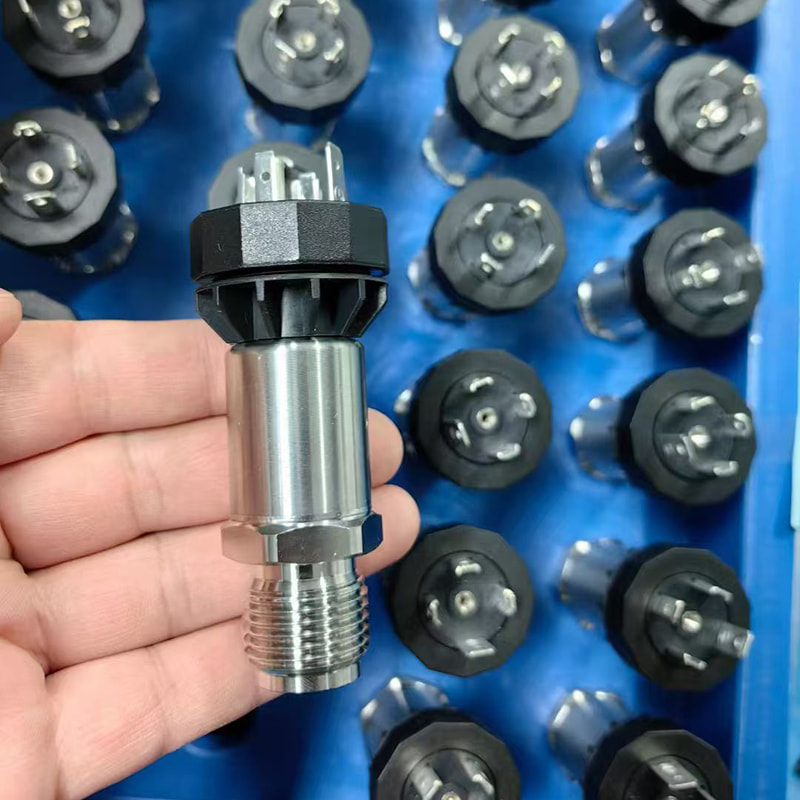

Transmițătorul de presiune AI-TH Hirschmann utilizează un senzor de presiune OEM piezoresistiv cu o diafragmă din oțel inoxidabil ca element de măsurare a semnalului. Acesta este supus testării automate pe computer și utilizează tehnologia de tăiere cu laser pentru compensarea punctului zero și a performanței temperaturii pe o gamă largă de temperaturi. Circuitul de procesare a semnalului, situat într-o carcasă din oțel inoxidabil, transformă semnalul senzorului într-un semnal de ieșire standard. Întregul produs a fost supus unor teste riguroase și screening de îmbătrânire a componentelor, semifabricatelor și produselor finite, asigurând o performanță stabilă și fiabilă.
Cu fiabilitatea, flexibilitatea și versatilitatea sa excelente, acest produs este utilizat pe scară largă pentru măsurarea și controlul presiunii în procese industriale precum petrol, chimie, metalurgie, putere și nivelul apei.

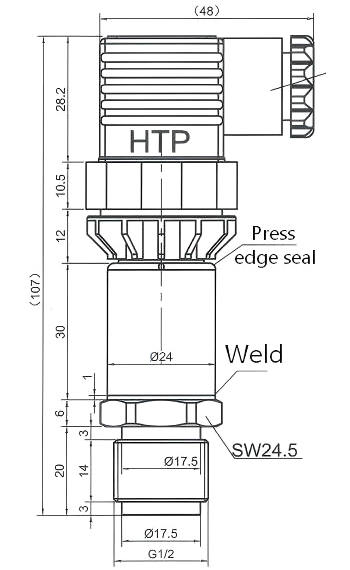

Structura exterioară: (unitate: mm)
Această imagine este doar pentru referință; produsul real va prevala. Interfețele de presiune pot fi personalizate.
Parametri tehnici:
| Gama | -0,1M p a ▪▪▪ 0MPa~0,01MPa ▪▪▪ 100MPa |
| Supraîncărcare | de 2 ori presiunea la scară maximă sau 110MPa (oricare dintre acestea este mai mică) |
| Tip de stres | Presiune manometrică, presiune absolută sau tip de presiune manometrică sigilată |
| Precizie | ±0,5% FS |
| Stabilitate pe termen lung | Maxim ±0,3% FS/an |
| Coeficient de temperatură la punctul zero | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(>100kPa) |
| Coeficient de temperatură la scară completă | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(>100kPa) |
| Temperatura de compensare | -10℃~80℃ |
| Temperatura de functionare | -30℃~80℃, tip sigur intrinsec -10℃~60℃ |
| Temperatura de depozitare | -40℃~125℃ |
| Tip ieșire | Tip curent (sistem cu două fire) | Tip de tensiune (sistem cu trei fire) |
| Sursa de alimentare | 10~30VDC | 10~30VDC |
| Semnal de ieșire | 4mA~20mADC | 0/1~5/10VDC |
| Rezistenta de izolare | 100MΩ, 100VDC |
| Protecția carcasei | IP65 (tip plug-in) |
| Conexiune electrică | Hessmann |
| Conexiune de presiune | Filet exterior G1/2 (personalizat la cerere) |
