Caracteristici
Domeniu de măsurare: -0.1MPa...0MPa~0.01MPa...100MPa.
Cu afișaj, este afișată valoarea presiunii în timp real.
Calibrarea la punctul zero și la scară completă sunt convenabile.
Protectie inversa polaritatii si protectie limitatoare de curent.
Rezistent la lovituri de trăsnet și la șocuri de presiune.
Precizie ridicată, stabilitate ridicată și fiabilitate ridicată.
Domenii de aplicare
Controlul proceselor industriale
Măsurare hidraulică
Măsurarea presiunii în diverse medii dure
Prezentare generală a produsului

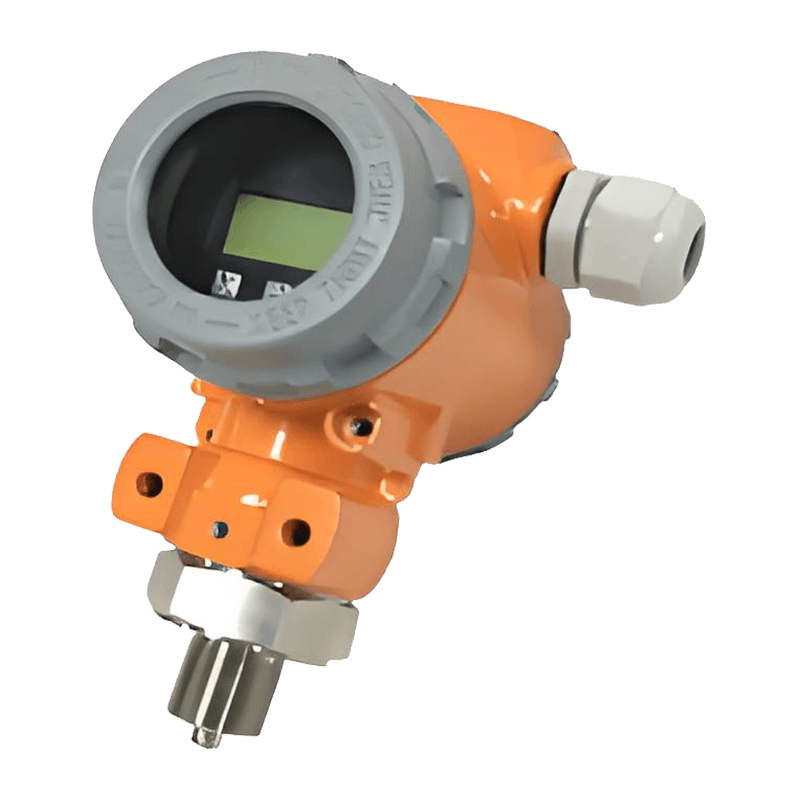

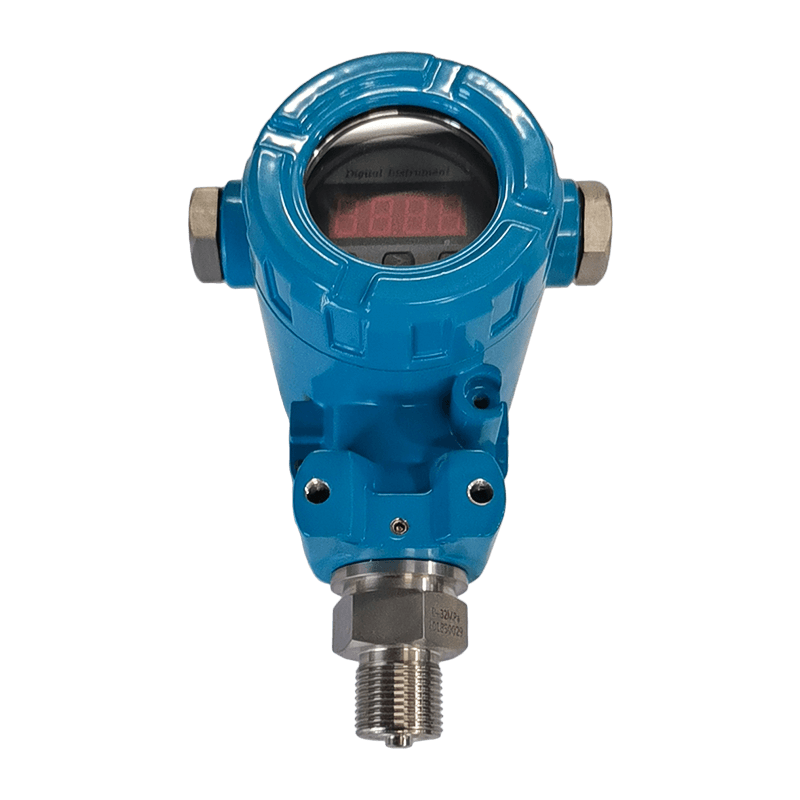

Transmițătorul de presiune AI-TD cu afișaj digital rezistent la explozie folosește un senzor de presiune din silicon cu o diafragmă din oțel inoxidabil ca element de măsurare a semnalului și folosește un circuit IC dedicat pentru compensarea punctului zero și a performanței temperaturii într-un interval larg de temperatură. Acest transmițător de presiune are un afișaj digital LCD și este certificat împotriva exploziilor.
Acest produs este utilizat pentru măsurarea presiunii în procese industriale precum petrol, chimie, metalurgie, energie electrică și hidrologie.

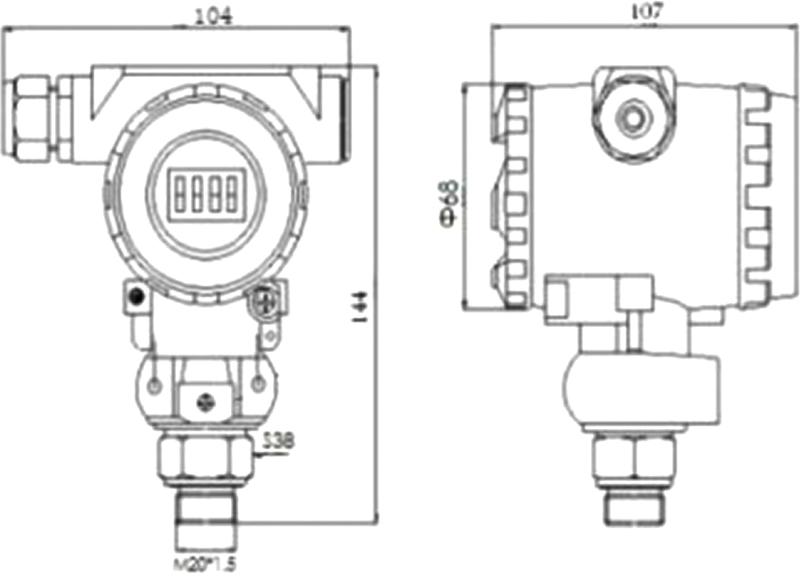

Structura exterioară: (unitate: mm)
Această imagine este doar pentru referință; produsul real va prevala. Interfețele de presiune pot fi personalizate.
Parametri tehnici:
| Parametrii de presiune |
| Gama | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Supraîncărcare | de 2 ori la scară maximă sau 110MPa (oricare dintre acestea este mai mică) |
| Tip de presiune | Presiune manometrică, presiune absolută, presiune manometrică etanșată |
| Parametrii electrici |
| Sursa de alimentare | 12~32V DC |
| Semnal de ieșire | 4mA~20mA DC (sistem cu două fire) |
| Rezistor de sarcină | ≤ (U-12) /0,02Ω |
| Parametri structurali |
| Incinta | Carcasă din aluminiu turnat antiexplozie |
| Senzor | Oțel inoxidabil 316L |
| Inel de etanșare | Cauciuc fluor |
| Nivel de protecție | IP65 |
| Condiții de mediu |
| Adecvarea media | Diverse fluide care nu corodează oțelul inoxidabil 316L și cauciucul fluor |
| Temperatura de compensare | - 10℃~80℃ |
| temperatura medie | -30℃~80℃ (Tip de afișaj LCD: -20℃~80℃) |
| Temperatura de depozitare | -40℃~125℃ (Tip de afișaj LCD: -20℃~80℃) |
| Indicatori de performanță |
| Precizie | ≤±0,1%FS (minimum) | ≤±0,25%FS (Tipic) | ≤±0,5%FS (maximum) |
| Coeficient de temperatură la punctul zero | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Coeficient de temperatură la scară completă | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Stabilitate pe termen lung | ±0,2%FS/an (maximum) |
