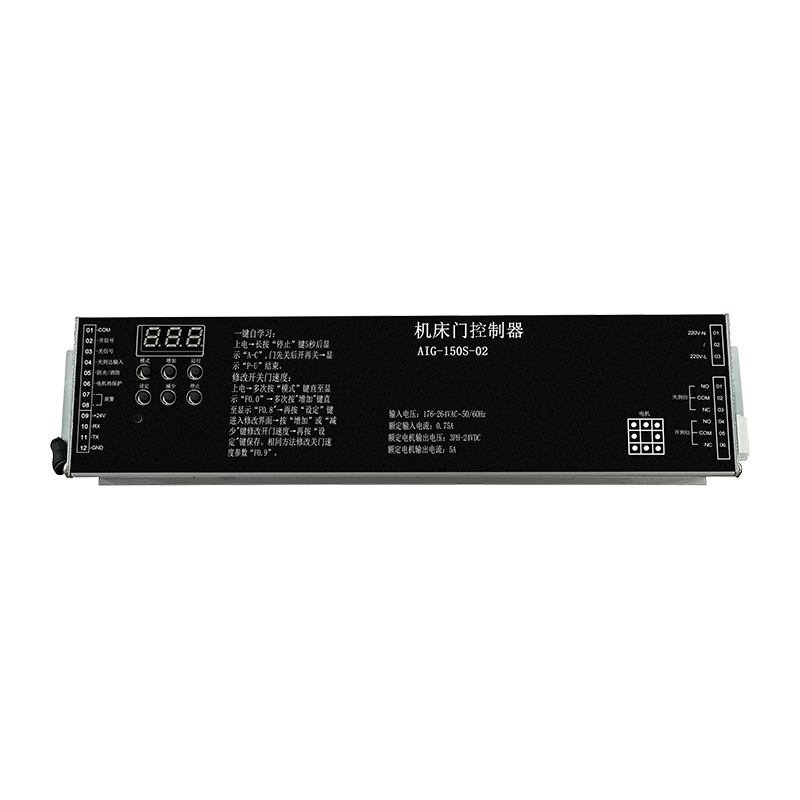

Descrierea produsului și aplicații
Aplicație țintă: Acest controler este proiectat special pentru funcționarea automată a ușilor mașinilor-unelte.
Tip de sistem: Este un controler DC fără perii care utilizează controlul PWM cu vector spațial complet în buclă închisă pentru a gestiona mișcarea motorului.
Profil fizic: Unitatea este compactă, cu dimensiuni de 261 x 64 x 41 mm (Lxlxh).
Caracteristici cheie
Depanare cu o singură tastă: Sistemul include o funcție simplificată de auto-învățare „A-c” care măsoară automat deplasarea ușii și identifică unghiul inițial al motorului.
Interfață de control completă: O tastatură digitală permite utilizatorilor să comute între moduri, să monitorizeze datele în timp real (viteză și curent) și să modifice parametrii funcției.
Curbe operaționale pe mai multe niveluri:
Grupuri de deschidere (O) și închidere ©: acceptă patru niveluri distincte de viteză (Lv1–Lv4) cu setări personalizabile pentru accelerare, decelerare, „smucitură” (netezime) și distanțe de amortizare.
I/O configurabil:
Intrări: acceptă semnale externe pentru comenzi de deschidere/închidere, întrerupătoare de limită și intrări de siguranță/conexiuni de incendiu.
Ieșiri relee: Include trei relee care pot fi programate pentru 15 funcții diferite, cum ar fi semnalizarea când ușa este complet deschisă/închisă sau indicarea unei defecțiuni a controlerului.
Monitorizare în timp real (N parametri): Urmărește datele tehnice, inclusiv tensiunea magistralei DC, poziția curentă a codificatorului, timpul total de funcționare și numărul de cicluri ale ușii (până la milioane de cicluri).
Beneficii și funcții de siguranță
Precizie și fiabilitate: Utilizarea cablurilor de encoder ecranate și a controlului în buclă închisă asigură o poziționare precisă a ușii și previne motoarele „fugade” în timpul funcționării.
Protecții de siguranță:
Logica anti-ciupire: Include „zone moarte” programabile și timpi de detectare a blocării pentru a preveni rănirea sau deteriorarea echipamentului.
Protecție pentru mediu și electricitate: Dispune de protecție la supratensiune indusă de trăsnet și protecție termică a motorului (prin DI6 sau DI5).
Diagnosticare avansată: Controlerul stochează cele mai recente patru defecțiuni (de exemplu, E-01 pentru supracurent, E-02 pentru defecțiunea codificatorului) pentru a facilita depanarea rapidă.
Stabilitate: include protecție încorporată împotriva supratensiunii, subtensiunii, blocării motorului și rotației inverse.
Specificații de performanță a produsului
| Tensiune de intrare | 176–264 VAC, 50/60 Hz |
| Motor sau servomotor fără perii controlabil de 24 V CC, curent maxim de ieșire 7,5 A, putere maximă de ieșire 150 W întrerupător de alimentare 24V |
| Echipat cu funcție de comunicare în rețea RS-485 |
| Semnale de intrare | deschidere, inchidere, anti-ciupire/foc, sosire, protectie la supraincalzire a motorului |
| Semnale de ieșire releu | poziție deschisă, poziție închisă, eroare |
| Gama aplicabila | uși de mașini-unelte, uși funcționale special personalizate etc. |
